 Posted: Mon 19 Dec - 01:51 Post subject: HARMAN Accentra |
 |
|
Bonsoir.
Comme promis, un petit topo sur l' ENTRETIEN de mon Harman. Rien de bien sorcier à faire car on a affaire à une mécanique simple et bien conçue, mais il faut retenir que le nettoyage du distributeur n'est pas à négliger (à l'aide d'un aspirateur avec un bec fin). Et le rendement d'un feu " aspiré " est fonction directe de l'entretien régulier du creuset et du circuit d'air...
QUOTIDIEN

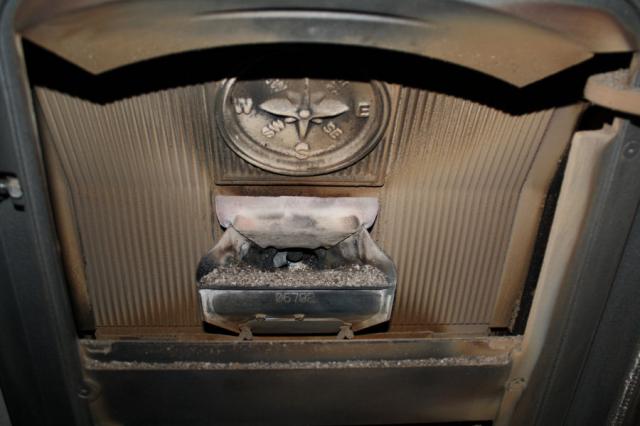

Le foyer après une journée de chauffe :
=================================

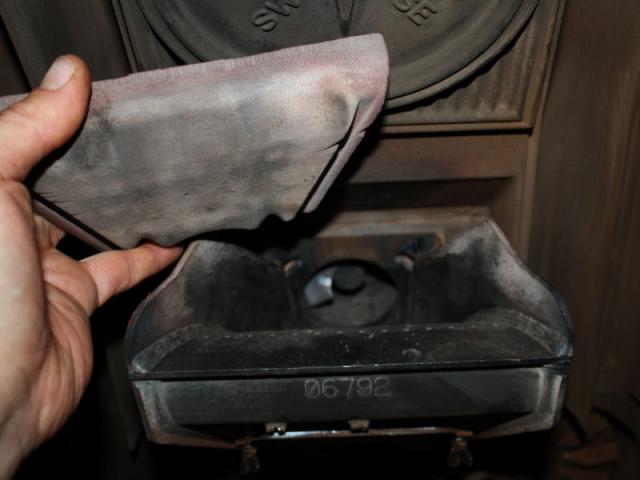

Le foyer nettoyé et son ciel en fonte, dont on voit bien les rainures qui viennent coiffer les tôles latérales :
J'utilise réellement TOUTES les possibilité du grattoir fourni pour décoller les dépôts carbonnés et avoir, une fois par jour, un creuset parfaitement propre. C'est le seul moyen de garder à la fois une bonne ventilation du feu (l'air est aspiré à travers les trous par le ventilateur de combustion = d'évacuation des gaz brûlés) et un braise compacte qui puisse atteindre une température de combustion élevée malgré un réglage à faible puissance.
=================================
HEBDOMADAIRE

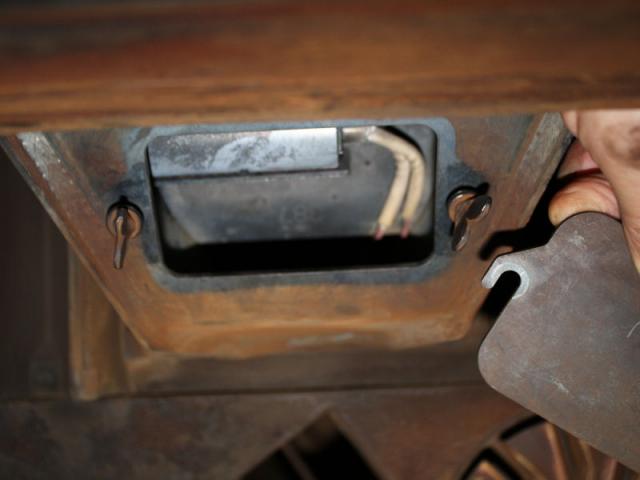

Vue sur la bougie (en haut à gauche) et ses fils, la plaque de fermeture et ses vis papillon :
Il s'y met surtout de petites particules de mâchefer, que je fais tomber du bout du doigt.
=================================
Je n'ai pas fait de photo de la vitre, que je nettoie une à deux fois par semaine avec un coup de pierre d'argent + rinçage à l'éponge + séchage au salopin. C'est ce que j'ai trouvé de mieux pour avoir une vision parfaite et une vitre qui ne se salisse pas trop vite...
=================================
TOUS LES 15 SACS
Pour accéder à l'échangeur, il faut déposer les plaques de fond. Elles tiennent chacune par un loquet, en haut, vers l'extérieur :
=================================

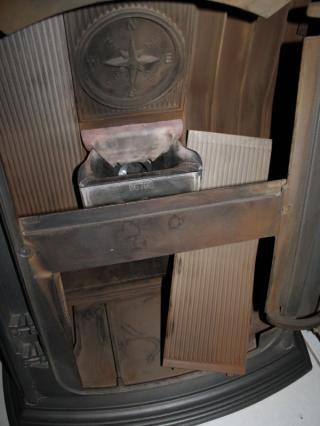

Les plaques sortent par en bas sans grand soucis :
Notez qu'elles ont deux ergots venus de moulage, en bas, pour se " planter " dans le carter de ventilateur.
=================================

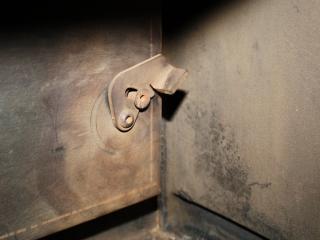

Celui-ci est fixé par deux " escargots " parfois raides à manœuvrer (> maillet) :
=================================

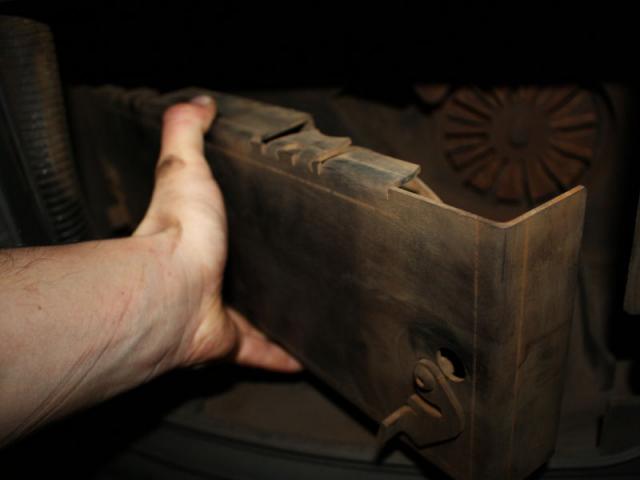

Il sort en fait facilement, avec calme : il faut d'abord le tirer de quelques centimètres vers l'avant, pour le dégager des plots de fixation, le décaler ensuite sur la gauche puis le faire pivoter, bien à plat :
=================================

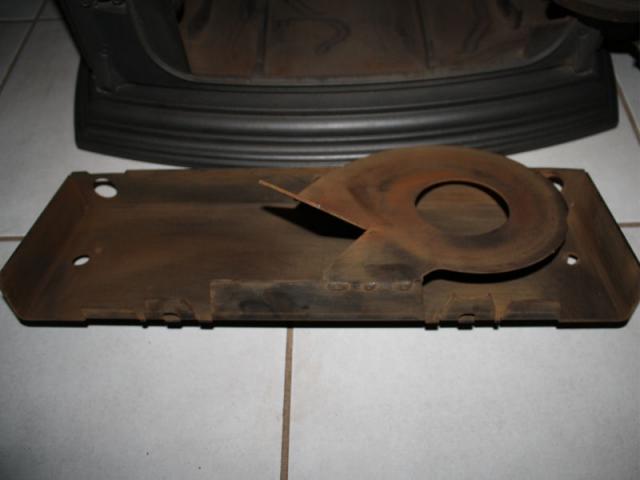

On voit bien ici la structure en tôle épaisse pliée avec très peu de soudures afin de bien supporter la dilatation :
=================================

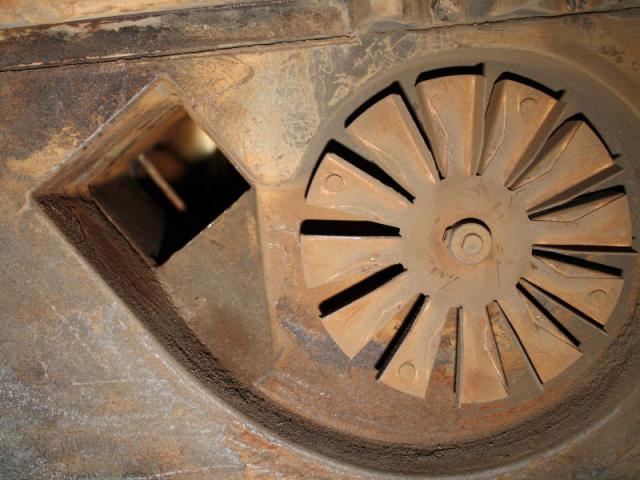

Le ventilateur de combustion, situé en dessous du foyer, à droite quand on regarde dans le poêle. Notez le petit " fil " métallique dans le conduit d'évacuation, sonde ESP (T° des gaz brûlés) qu'il faut prendre soin de ne pas abîmer lors du grand nettoyage.
=================================
Je passe sur les opérations de nettoyage, avec grattoirs, brosses multiples et un BON aspirateur...
TOUS LES 40 SACS

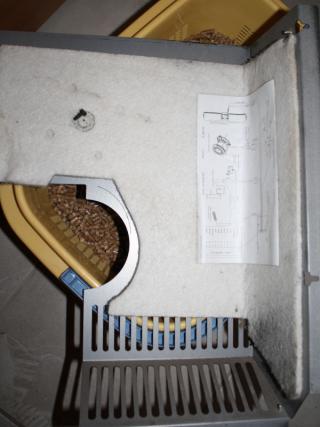

Déposer le carter arrière pour accéder au distributeur. Il n'est pas nécessaire de déposer les vis (clef de 8 ou tournevis plat), car la découpe dans la tôle permet de la faire coulisser autour des têtes de vis. La tôle est guidée dans une rainure, en bas, et maintenue " pincée " en haut par une languette de tôle visible sur la photo suivante.
=================================
La photo est prise d'un peu près, désolé (manque de recul dans le salon). Le tuyau brillant, à droite au tiers inférieur, est la sortie des gaz brûlés. Ceci repéré, on trouve de haut en bas :
- la tôle supérieure, non démontable (qui porte l'ensemble des autocollants avec les avertissements de sécurité), avec sa feuillure (en clair) et à droite la petite languette qui maintient le carter,
- en jaune-vert avec la cosse, le fil de terre (à rebrancher au carter en tôle lors du remontage),
- juste au dessus, l'agrafe qui reçoit la vis supérieure (déposée, ici),
- au milieu, le boîtier de distribution des pellets, avec sa tôle verticale démontable pour le nettoyage (vis papillon, en bas), la bielle soudée sur l'axe, les fils d'alimentation et le moteur électrique en bas du boîtier plat en tôle " galva. " (réduction-asservissement),
- la sortie de gaz, de section d'abord carrée puis ronde,
- le second carter démontable (en tôle noire, à crevées),
- le moteur d'aspiration (air de combustion) avec ses DEUX ventilateurs (carter alu côté foyer, plastique noir côté carter),
- les deux ventilateurs de soufflerie, de section cylindrique, encadrant leur moteur.
=================================

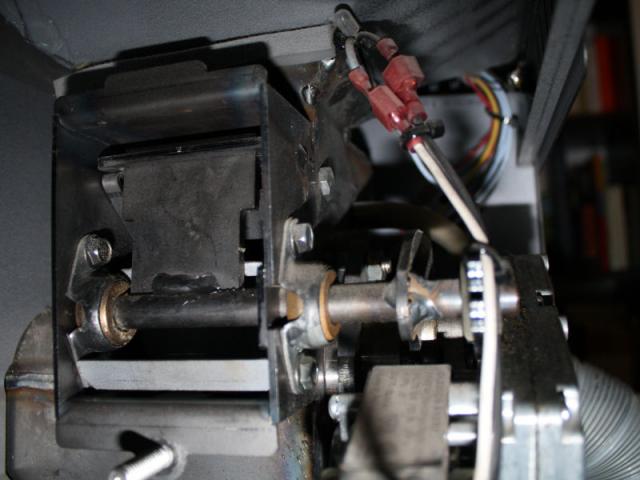

Sur le boîtier de distribution (à gauche), il suffit de dévisser la vis papillon puis de faire coulisser légèrement la tôle vers le haut (encoche) pour accéder au système de distribution. Il s'y accumule une belle quantité de fines ! La tôle grise protège l'axe de commande du distributeur (premier plan) car quelques pellets réussissent parfois à se glisser là dedans !
=================================

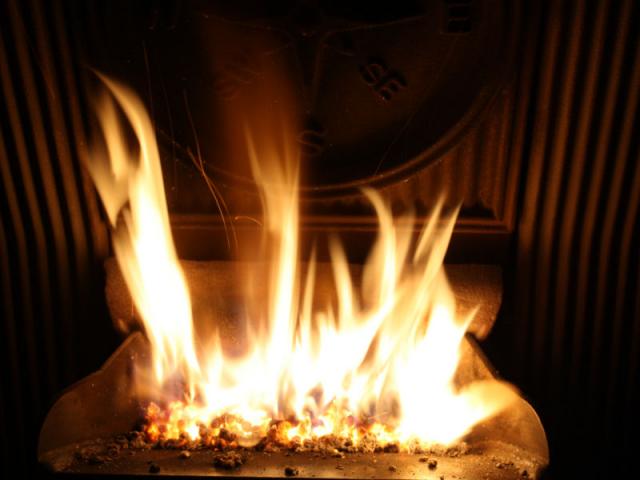

Pour finir, une vue du feu, qui ne donne pas grand chose (pas de fonction vidéo sur l'appareil, désolé) mais où l'on voit bien la taille des flammes et leur base bleue :
Bonne chauffe à tous ceux qui ont (ou veulent) cette excellente petite machine...
;)
_________________
L'avis général n'est pas forcément le meilleur... |
|
| Back to top |
|
 |
bellejournée
Conseiller
Offline
Joined: 18 Dec 2011
Posts: 473
Département: 10 AUBE Ville: TROYES Sexe: Professionnel: Non Poêle: thermorossi Pellet: cogra
|
| Posted: Mon 19 Dec - 17:32 Post subject: HARMAN Accentra |
|
|
bonjour,
mon instalateur n en fait pas autant
et le tout pour 150 euros
_________________
Encore devant l'ordi !....
bah derriére je vois rien. |
|
| Back to top |
|
|
Trefix
Modérateur
Offline
Joined: 23 Oct 2011
Posts: 594
Département: 48 Ville: Brenoux Sexe: Professionnel: Non Poêle: Harman Pellet: Cogra
|
| Posted: Sat 24 Dec - 09:37 Post subject: HARMAN Accentra |
|
|
A propos de l'entretien d'un Harman (avec dépose des plaques de fond comme montré ci-dessus) un commentaire sur un forum US :
" See the comment in many places on the importance of a clean stove, I’m a believer, but once a week is my limit. "
Nos confrères américains , surtout des états du nord, utilisent le plus souvent leur(s) poêle(s) en feu continu et à haute puissance, en raison de surfaces élevées ET de températures extérieures très basses (' y a pas le Gulf Stream, là haut), d'où cette cadence d'entretien plus élevée...
" [...] l'importance d'un poêle propre ", tout est dit !
A+
_________________
L'avis général n'est pas forcément le meilleur... |
|
| Back to top |
|
|
Trefix
Modérateur
Offline
Joined: 23 Oct 2011
Posts: 594
Département: 48 Ville: Brenoux Sexe: Professionnel: Non Poêle: Harman Pellet: Cogra
|
| Posted: Wed 28 Dec - 22:09 Post subject: HARMAN Accentra |
|
|
Bonsoir.
Un petit mot sur le fonctionnement du Harman avec la traduction d'un article publié sur un forum américain. Mais tout d'abord je dois vous présenter le " tableau de bord de Boeing " de la machine. Le petit dessin ci-dessous (tiré de la notice fournie avec le poêle) est assez complet :
C'est très simple, sans fioritures inutiles et finalement très efficace car les ajustements de réglages sont accessibles très simplement. Je rappelle que les potentiomètres sont sensibles et qu'il faut procéder avec beaucoup de délicatesse, par infimes fractions de tours, pour le réglage fin. Après quoi il n'y a plus besoin de toucher à rien...
V
V
V
_________________
L'avis général n'est pas forcément le meilleur... |
|
| Back to top |
|
|
Trefix
Modérateur
Offline
Joined: 23 Oct 2011
Posts: 594
Département: 48 Ville: Brenoux Sexe: Professionnel: Non Poêle: Harman Pellet: Cogra
|
| Posted: Wed 28 Dec - 22:19 Post subject: HARMAN Accentra |
|
|
(Article de Michaël « lbcynya », mis en ligne sur Hearth.com, traduit avec l'aimable autorisation de l'auteur en date du 21/12/2011*)
Comment fonctionne votre poêle ? - Les faits sont assez simples, mais aider les gens à les interpréter correctement est plus difficile. C'est votre jouet, utilisez-le comme vous voulez tant que vous comprenez ce qui se passe « en coulisse » !
Le texte ci-dessous est basé sur mes observations du comportement du poêle, via l'outil de diagnostique Harman, lors des différentes phases de fonctionnement. Je peux voir le taux d'alimentation (en pellets), le taux d'alimentation maxi, la température ESP instantanée et celle réglée, les températures de la sonde d'ambiance, les positions des boutons, celles des interrupteurs, etc.
Les constats :
Mode poêle – Pilotage à 100% par la sonde ESP. La température réglée au cadran correspond à une température ESP fixe. Pour simplifier, supposons un réglage à 3 (~18°C) = 150°C pour l'ESP. Le poêle règle l'alimentation en pellets pour rester toujours aussi près que possible des 150°C. La pièce pourrait aussi bien être à 16°C qu'à 30°, il ne s'occupe que de maintenir la température ESP réglée.
Le poêle ne s'éteint pas en « mode poêle », que l'interrupteur d'allumage soit réglé sur « Auto » ou « Manuel ».
Allumage sur Manuel – C'est ce que j'appelle le mode « cheminée ». Le ventilateur de distribution ne s'allume que si le bouton de température est réglé à 5 ou plus. Ceci est prévu pour donner un beau feu mais sans trop de chaleur dans la pièce ; la plus grande partie part avec les fumées.
Allumage sur Auto – Le ventilateur de distribution fonctionne normalement pour diffuser la chaleur dans la pièce, indépendamment du poêle ou de la température ambiante. ATTENTION, si vous avez la température réglée à 1 (très faible) la soufflerie pourrait s'arrêter, car la température ESP est inférieure au minimum autorisé pour sa mise en route.
===================================
Mode sonde d'ambiance - Le poêle est géré à 100% par le capteur de température de la pièce. Il ajuste automatiquement l'alimentation et la température ESP pour atteindre le point de consigne de température ambiante. Une fois cette température atteinte, le poêle va moduler lentement pour la maintenir. S'il fait -5°C dehors, la puissance de chauffe demandée est élevée et le poêle consomme assez de granulés pour avoir une température ESP suffisante. S'il fait 15°C dehors, le poêle consomme aussi peu que possible et garde la température ESP la plus basse possible, afin de maintenir la température ambiante.
Allumage sur Manuel, le poêle passera en « combustion d'entretien » entre les appels de chaleur – cela évite les cycles d'allumage et pourrait peut-être utiliser un peu plus de pellets... peut-être…
Allumage sur Auto, le poêle lancera le processus d'arrêt entre les appels de chaleur – l'allumeur pourra donc fonctionner plusieurs fois par jour, en fonction de la température de consigne et des besoins de chauffe. S'il y a un appel de chaleur pendant le processus d'arrêt, le poêle va recommencer à alimenter en granulés à condition que la température ESP ne soit pas en dessous de la limite basse. Ainsi, un jour vraiment froid, le poêle pourrait ne pas s'éteindre du tout, même en « auto ».
Voici donc les faits, à vous de les interpréter...
===================================
Et plus encore...
Laissez-moi expliquer pourquoi je pense que le mode « sonde d'ambiance » est problématique pour certains, sans doute même pour la plupart. Là où Harman pêche, c'est sur l'interface utilisateur : nous n'avons tout simplement pas assez de données.
Idéalement, il faudrait deux affichages électroniques supplémentaires, simples, sur le tableau de commande :
- 1 pour la température réelle de la pièce (relevée par la sonde),
- 1 pour la température demandée (potentiomètre).
Cela permettrait d'éliminer 100% des erreurs d'interprétation sur la façon dont fonctionne le mode « sonde d'ambiance » puisque l'on aurait deux éléments d'information TRÈS importants.
Voici un résumé de ma première expérience avec ce mode – j'avais installé le capteur de température ambiante derrière le poêle (comme l'installateur me l'avait conseillé) et réglai le potentiomètre de température à 21°C : la pièce resta FROIDE. J'ai contrôlé le bouton, bel et bien réglé à 21, mais rien à faire. Alors ??? J’essayais donc le « mode poêle » , et là, grosse chaleur... « Le mode poêle fonctionne mieux ! », du moins c'était mon impression initiale...
>>> La description ci-dessous est utile pour comprendre comment tout fonctionne, mais le fait est que vous n'obtiendrez pas les températures exactes sans un outil de diagnostique Harman. Vous aurez donc besoin de procéder par essai/erreur pour trouver le juste réglage. C'est très faisable, il faut juste un peu de temps et d'efforts. ! Désolé... <<<
Si j'avais eu un simple affichage numérique pour me donner la valeur réelle de la température ambiante, j'aurais vu que le capteur relevait 27°C avec la sonde à l'arrière du poêle. Si le potentiomètre est réglé à 21° et que la sonde mesure 27°, le poêle s'éteint (allumage sur « auto ») ou passe en « feu d'entretien » (allumage sur « manuel »).
Le placement de la sonde d'ambiance est la clé de la réussite. Vous avez besoin de trouver un endroit (à l'écart des courants d'air, de la chaleur du poêle etc.) qui permette à la sonde d'ambiance de lire la température réelle de la pièce et soit donc compatible avec votre réglage prévu.
C'est pourquoi je dis qu'il est important d'avoir un affichage numérique de la température désirée : « Allo Harman ? Un potentiomètre est vraiment délicieusement 70's ! ». Si vous savez exactement quelle est la température de la sonde et quelle est la température de consigne, alors vous pouvez utiliser un simple thermomètre (dans un endroit approprié) pour vous assurer de l'accord des réglages.
Si votre poêle est réglé à 21°C, que la sonde relève 21° et le thermomètre aussi, votre installation est bonne pour affronter l'hiver, à condition de ne plus déplacer la sonde de température.
Si la sonde relève 21°C mais que votre thermomètre dit 19°C, alors vous savez que la sonde de température est trop près du poêle : éloignez-la pour ajuster les trois.
Si la sonde relève 21°C mais que votre thermomètre dit 23°C, alors vous savez que la sonde de température est peut-être trop loin du poêle ou trop proche d'un mur extérieur, d'un sol froid etc. et vous devez la déplacer à un endroit différent ou essayer de l'isoler des courants d'air et/ou des surfaces froides.
Comme je l'ai indiqué précédemment, c'est un réglage réalisable facilement, il faut juste un peu de temps et d'efforts -avec les informations limitées que nous donne Harman sur le panneau de contrôle.
Conclusion – « Allons !, Harman, entrez dans le XXIe siècle et donnez à chacun l'accès à ce qui se passe dans le poêle ! ». Ce poêle est bon et il y a beaucoup à gagner si vous laissez à vos clients l'accès à assez d'informations pour le régler correctement !
A suivre...
* Une traduction demande toujours de choisir entre le sens et la formulation et la mienne n'échappe pas à la règle. Si l'un d'entre vous voit des améliorations à y apporter, je me ferai un plaisir de les intégrer.
_________________
L'avis général n'est pas forcément le meilleur...
Last edited by Trefix on Sat 3 Mar - 12:19; edited 1 time in total |
|
| Back to top |
|
|
Steph
Administrateur
Online
Joined: 05 Feb 2011
Posts: 971
Département: 02 Aisne Ville: Essises Sexe: Professionnel: Non Poêle: Extraflame Comfort Plus
|
| Posted: Wed 28 Dec - 23:00 Post subject: HARMAN Accentra |
|
|
Tu as une photo du cadran , là où tu règles la température ?...
Merci
_________________
Il n'a pas inventé la poudre, mais il n'était pas loin quand ça a pété. |
|
| Back to top |
|
|
Trefix
Modérateur
Offline
Joined: 23 Oct 2011
Posts: 594
Département: 48 Ville: Brenoux Sexe: Professionnel: Non Poêle: Harman Pellet: Cogra
|
| Posted: Thu 29 Dec - 09:28 Post subject: HARMAN Accentra |
|
|

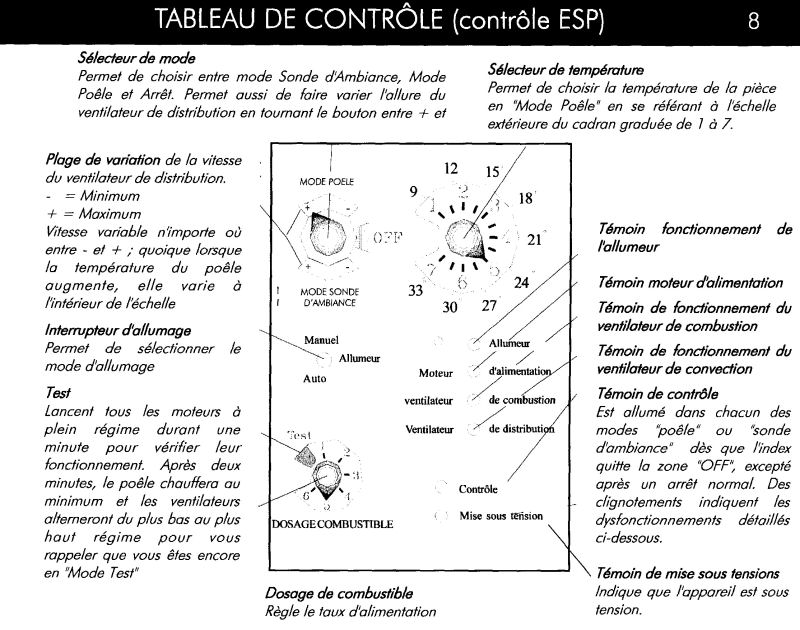

Je mettrai ça. Il s'agit du potentiomètre situé en haut à droite, sur le panneau de contrôle. La sonde d'ambiance n'est en fait qu'un brave thermostat très semblable à celui d'un four à gaz et du coup il n'y a qu'avec l'outil de diagnostique qu'il soit effectivement possible de connaître les températures qu'elle relève ET la température de consigne fixée par le potar...
Chez " nous " la sonde n'est pas placée au mieux ce qui nécessite de retoucher un peu les réglages lors des grosses variations de météo. Pour améliorer les choses je vais essayer de l'isoler d'un remontée d'air froid qui se fait dans le placo. (elle est montée dans un " pot " électrique standard, posé comme n'importe quel interrupteur par un artisan plus pressé que soigneux... ).
_________________
L'avis général n'est pas forcément le meilleur... |
|
| Back to top |
|
|
bellejournée
Conseiller
Offline
Joined: 18 Dec 2011
Posts: 473
Département: 10 AUBE Ville: TROYES Sexe: Professionnel: Non Poêle: thermorossi Pellet: cogra
|
| Posted: Fri 30 Dec - 08:03 Post subject: HARMAN Accentra |
|
|
bonjour, au moins s est clair, pas de manipulations fastidieuses de telecommande.
_________________
Encore devant l'ordi !....
bah derriére je vois rien. |
|
| Back to top |
|
|
Trefix
Modérateur
Offline
Joined: 23 Oct 2011
Posts: 594
Département: 48 Ville: Brenoux Sexe: Professionnel: Non Poêle: Harman Pellet: Cogra
|
| Posted: Sat 4 Feb - 02:11 Post subject: HARMAN Accentra |
|
|
Bonsoir.
Avec les grands froids soudains il m'a fallu retoucher les réglages. J'ai donc passé l'alimentation en pellets de 3 à presque 4 et basculé en mode " manuel ", ce qui donne un feu continu. J'avais déjà essayé ce mode à plusieurs reprises et il a l'avantage de maintenir une température plus constante.
Faute de moyen de mesure, je ne sais si la consommation électrique est plus favorable ou pas : le poêle ne s’éteint pas (la résistance d'allumage est TRÈS gourmande) mais les souffleries travaillent en continu. Quant à la consommation de pellets, elle me semble supérieure lorsque les besoins de chaleur restent limités. Je vais vite voir de quoi il retourne lorsqu'il faut chauffer fort puisque les températures diurnes sont prévues pour rester négatives dans la semaine qui vient.
A suivre...
PS je compte investir très bientôt dans un compteur sur prise pour pouvoir évaluer la consommation électrique du poêle.
_________________
L'avis général n'est pas forcément le meilleur... |
|
| Back to top |
|
|
Steph
Administrateur
Online
Joined: 05 Feb 2011
Posts: 971
Département: 02 Aisne Ville: Essises Sexe: Professionnel: Non Poêle: Extraflame Comfort Plus
|
| Posted: Sat 4 Feb - 08:48 Post subject: HARMAN Accentra |
|
|
Salut fredo
Tout pareil
Un -11 ce matin , je suis passé également sur la vitesse 3 toujours en auto le poêle ne s’éteint pas
en cadeau nous avons gardé la neige de la veille
Bonne chauffe ...
_________________
Il n'a pas inventé la poudre, mais il n'était pas loin quand ça a pété. |
|
| Back to top |
|
|
bellejournée
Conseiller
Offline
Joined: 18 Dec 2011
Posts: 473
Département: 10 AUBE Ville: TROYES Sexe: Professionnel: Non Poêle: thermorossi Pellet: cogra
|
| Posted: Sat 4 Feb - 09:31 Post subject: HARMAN Accentra |
|
|
bonjour - 13 ce matin qui dit mieux ?
....mieux
_________________
Encore devant l'ordi !....
bah derriére je vois rien. |
|
| Back to top |
|
|
Trefix
Modérateur
Offline
Joined: 23 Oct 2011
Posts: 594
Département: 48 Ville: Brenoux Sexe: Professionnel: Non Poêle: Harman Pellet: Cogra
|
| Posted: Sat 4 Feb - 23:19 Post subject: HARMAN Accentra |
|
|
Le poêle fonctionnant en manuel -donc à feu continu- et assez près de la pleine charge (alimentation en pellets à 5 sur une échelle de 6), il y a beaucoup moins de dépôts dans le creuset. Par ailleurs, la consommation n'a pas vraiment augmenté et le sac fait ses 24 heures, soit sensiblement comme lorsqu'il est à 3 en " auto " avec une petite gelée la nuit.
Au ré-allumage après grattage il m'a fallu baisser le débit le temps de reformer une belle motte de braise capable d'avaler le gros débit sans perte (flammes éclairantes).
Ce poêle est surtout fait pour un usage intensif, ce qui n'est pas très étonnant pour une marque née en Pennsylvanie...
_________________
L'avis général n'est pas forcément le meilleur... |
|
| Back to top |
|
|
Trefix
Modérateur
Offline
Joined: 23 Oct 2011
Posts: 594
Département: 48 Ville: Brenoux Sexe: Professionnel: Non Poêle: Harman Pellet: Cogra
|
| Posted: Sat 10 Mar - 23:49 Post subject: HARMAN Accentra |
|
|
Confirmation de ce que j'avais constaté la dernière fois : avec un entretien suivi, le rendement ne bouge quasiment pas pendant une longue période puis peu avant le 40e sac il s'effondre d'un coup.
Les dépôts de cendres sont en réalité de deux nature : une couche très homogène de cendres fines, presque soyeuse, sur laquelle se développent des " cristalisations ". Je ne sais par quel phénomène elles se forment. Sans doute qu'à partir d'une certaine épaisseur de la première couche les échanges thermiques avec la fonte se trouvent perturbés, modifiant l'accroche des particules...
Quoiqu'il en soit, cette nouvelle couche occupe un volume bien supérieur et l'aspiration du foyer est nettement diminuée, l'aspect des flammes le prouve.
Je rêve maintenant d'un aspirateur capable de travailler convenablement dans la très fine cendre de pellets, car l'opération de nettoyage (la même que celle des photos) n'est quand même pas une partie de plaisir, en n'utilisant l'aspirateur que pour capter le " nuage " qui se forme lors du brossage (brosse à rechampir + brosse à biberon + balayette)...
A+
_________________
L'avis général n'est pas forcément le meilleur... |
|
| Back to top |
|
|
Trefix
Modérateur
Offline
Joined: 23 Oct 2011
Posts: 594
Département: 48 Ville: Brenoux Sexe: Professionnel: Non Poêle: Harman Pellet: Cogra
|
| Posted: Wed 4 Apr - 15:30 Post subject: HARMAN Accentra |
|
|
Sympa, cette période chaude, car je ne fais plus l'entretien quotidien que deux à trois fois par semaine !
Par contre ça ne va pas être le top pour tester l' EO2 et il va falloir attendre l'automne, maintenant...
A+
_________________
L'avis général n'est pas forcément le meilleur... |
|
| Back to top |
|
|
Steph
Administrateur
Online
Joined: 05 Feb 2011
Posts: 971
Département: 02 Aisne Ville: Essises Sexe: Professionnel: Non Poêle: Extraflame Comfort Plus
|
| Posted: Wed 4 Apr - 17:10 Post subject: HARMAN Accentra |
|
|
Tu peux éventuellement voir la différence de cendre,au niveau de la quantité par rapport aux autres pellets utilisée
